LCD液晶顯示模組1602

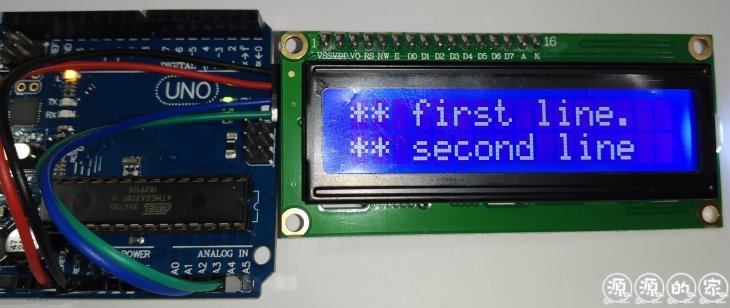

功能：它可以顯示2行的藍底白字，每行16個字，也可以手動調整亮度，也可以透過程式控制亮度，建議使用有加裝PCF8574背板的液晶顯示模組1602。



材料接線：液晶顯示模組1602*1、杜邦線(公對母)*4

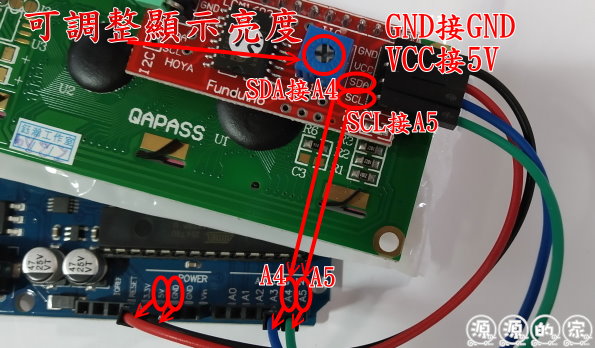

將液晶顯示模組1602最上方的GND接Arduino板子的GND，VCC接5V，SDA接類比腳位A4，SCL接類比腳位A5。



程式：

寫程式前一定要先新增這個簡單又好用的函式庫，名稱為：LiquidCrystal_PCF8574

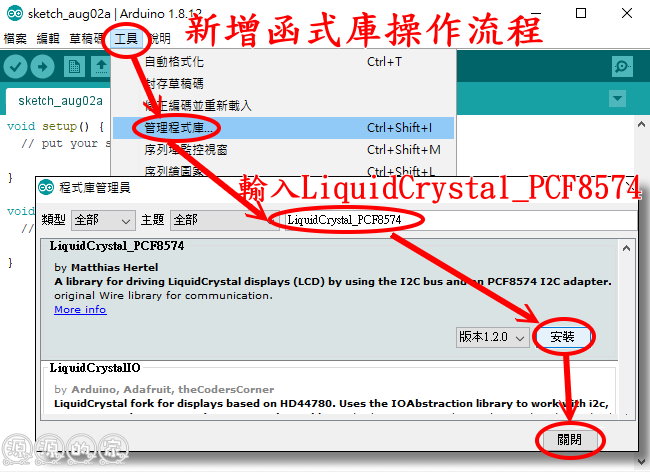

操作流程：[工具]／[管理程式庫]／輸入搜尋名稱／[安裝]／[關閉]



接著只要幾行程式碼就能在液晶顯示模組顯示文字，如果無法顯示文字，請修改I2C的位址，不是0x27就是0x3F。

如果文字看不清楚，請參考最上方的圖片說明，拿十字起子工作進行手動旋轉調整亮度。

/* 程式名稱：LCD液晶顯示模組1602 */
#include <LiquidCrystal_PCF8574.h>  // 添加應用函式庫LiquidCrystal_PCF8574.h
LiquidCrystal_PCF8574 lcd(0x27);  // 設定液晶顯示模組的 i2c位址，一般情況就是0x27或0x3F其中一個
void setup()
{
  lcd.begin(16, 2);                 // 初始化LCD，寬度16字，高度2行
  lcd.setBacklight(255);         // 設定背景亮度為255
  lcd.clear();                           // 清除顯示器上面的文字
  lcd.setCursor(0, 0);              // 設定文字要顯示的位置在左上角，第幾個字及第幾行(字,行)。
  lcd.print("** first line.");      // 顯示文字(最多16字)
  lcd.setCursor(0, 1);              // 設定文字要顯示的位置在第二行最左邊
  lcd.print("** second line");  // 顯示文字(最多16字)
}

void loop()
{
}
